Modelo entidad-relación básico

Mundo real → Problema a informatizar/mecanizar

Entidades

Representadas en una caja. Todo aquello de lo que se quiere guardar información.

Todo aquel objeto del que quiero guardar información, almacenando sus propiedades. Suelen ser sustantivos comunes.

Según ANSI SPARC: “Una persona, lugar, cosa, concepto, suceso, real o abstracto, de interés por la empresa.”

Ejemplo — Base de datos de un colegio:

Entidad	Atributos
Alumno	DNI, nombre, apellidos
Asignatura	Código, nombre, dirección
Profesor	DNI, nombre, …
Notas	Alumno, Asignatura, 1_trimestre, 2_trimestre, 3_trimestre

Tipos de entidades

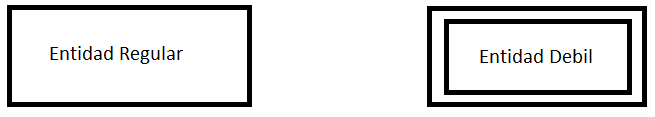

Entidad regular: Aquella que tiene existencia por sí misma. Ejemplos: empleados, alumnos, asignaturas.

Entidad débil: Aquella que no tiene existencia si no es dependiendo de otra entidad. Ejemplo: un cuidador requiere de un enfermo.

Relaciones (Interrelaciones)

Asociación de varias entidades.

Grado de una relación

Interrelación binaria: Relaciona dos entidades.

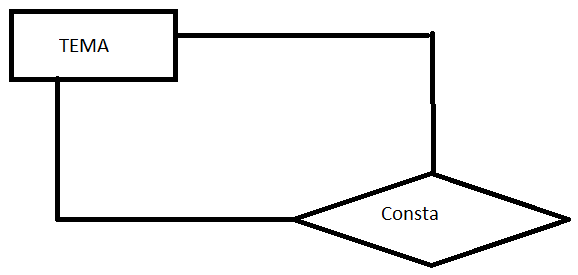

Reflexivos: Entidades relacionadas consigo mismas.

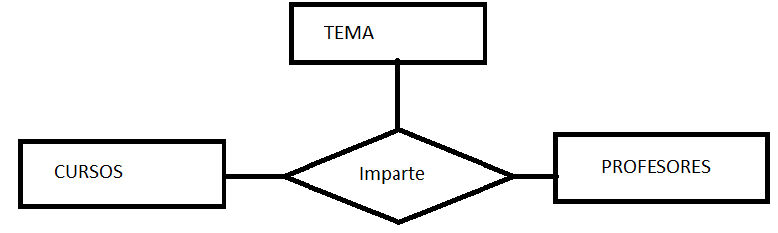

Ternarios: Grado mayor a dos.

Cardinalidad máxima (Tipo de correspondencia)

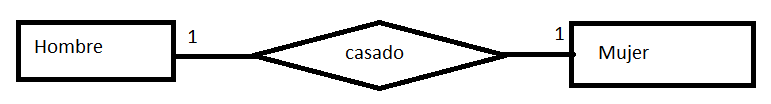

1 a 1

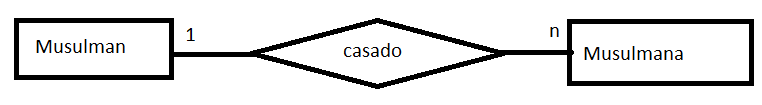

1 a N

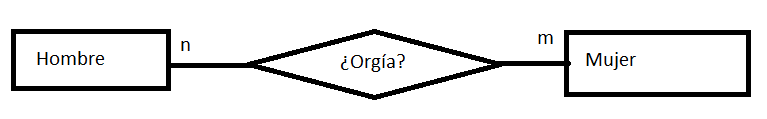

N a M

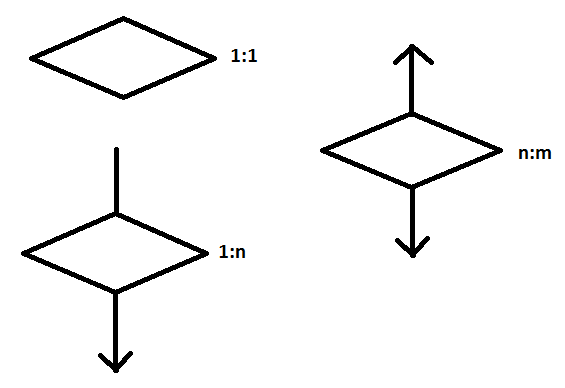

Papel o rol

Función que cada una de las entidades realiza en la interrelación.

Atributos

Los campos de las relaciones. Se representan con piruletas.

Clasificación por color:

• Negras: Clave primaria.
• Blanca y negra: Clave alternativa.
• Blanca: Resto de campos.

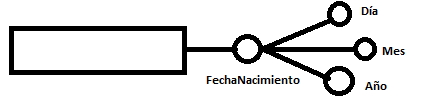

Atributos compuestos: Descomponibles en subatributos.

Atributos multivaluados: Aquellos que pueden tomar varios valores.
