Vamos a comenzar a usar el Packet Tracert, para hacer planeamientos de red.

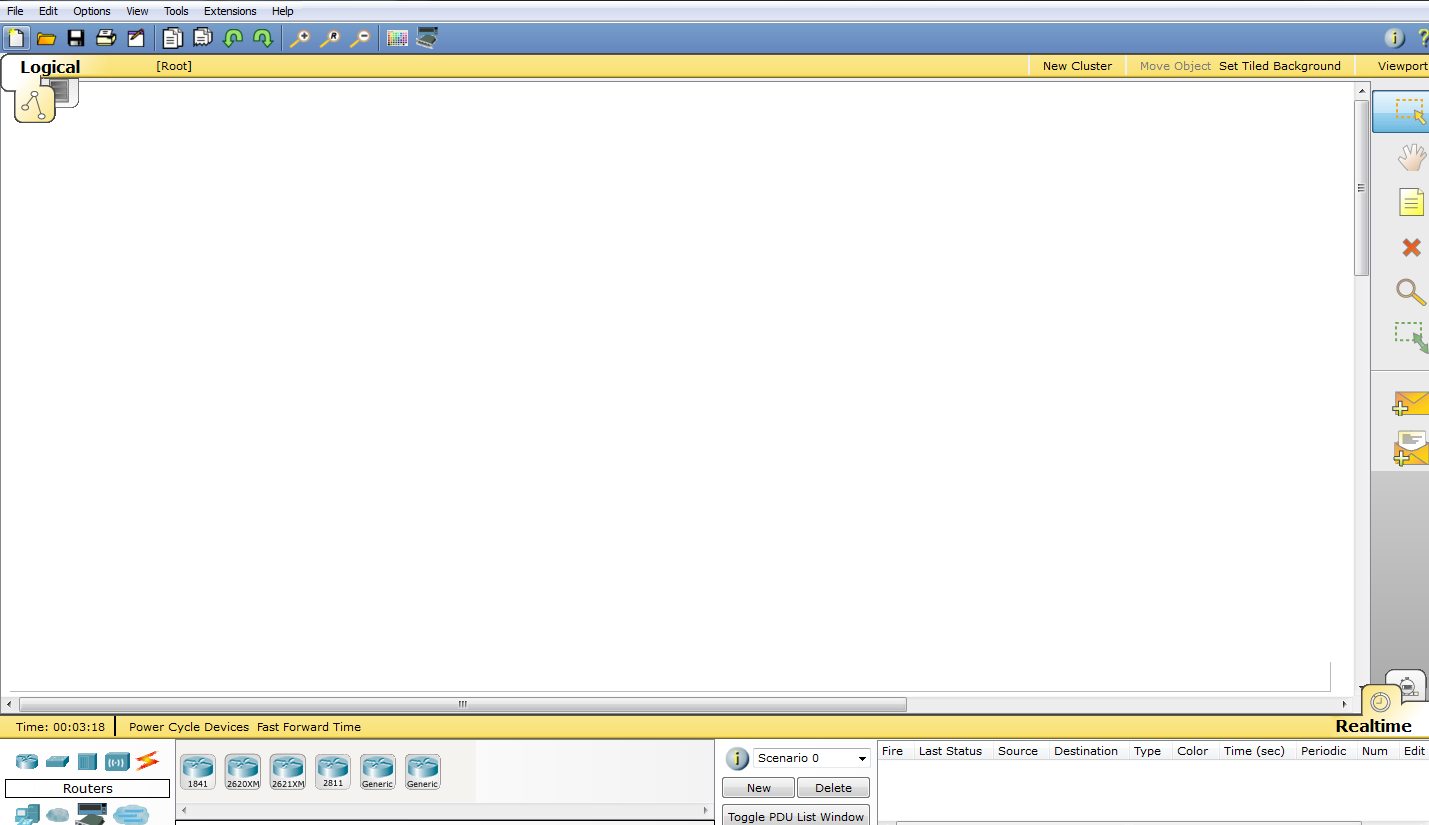

Instalamos el programa y al iniciarlo, veremos esta pantalla principal:

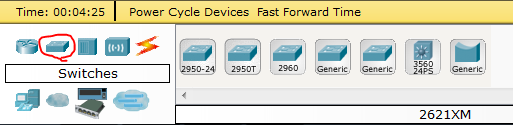

Vamos a agregar un switch y un par de equipos. En la parte inferior, nos vamos a:

Y elegimos cualquiera de los que hay, arrastrándolo a la parte superior.

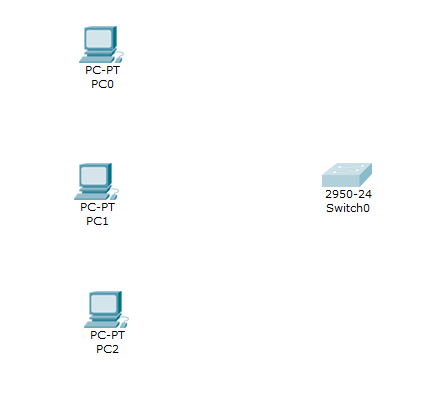

Hacemos lo mismo con los dispositivos finales, hasta conseguir este aspecto:

Ahora le pones cables.

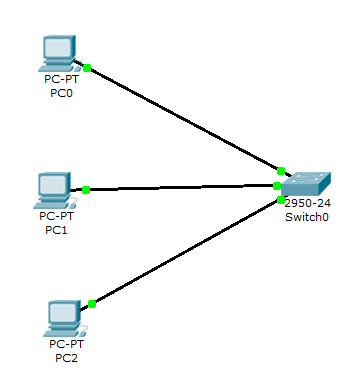

Elegimos el cableado automático, y unimos los tres hosts al switch.

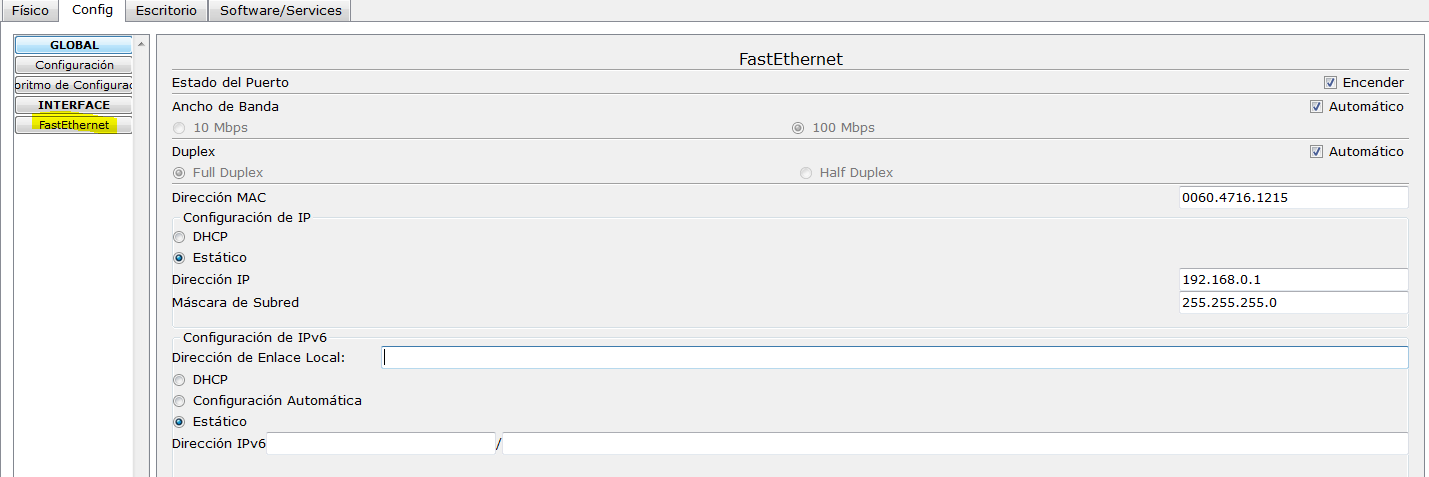

Ahora vamos a configurar los hosts. Doble clic sobre los equipos, y nos vamos a Config.

Configuramos el resto de equipos con las direcciones 0.2 y 0.3.

Para comprobar que conectan, cogemos el sobre de la parte derecha.

Y pulsamos primero sobre un host y luego sobre otro.

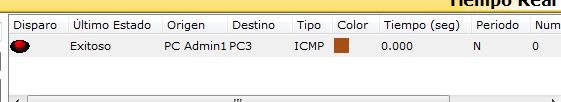

En la esquina inferior derecha podemos comprobar si los envíos funcionan correctamente:

Et voilà!

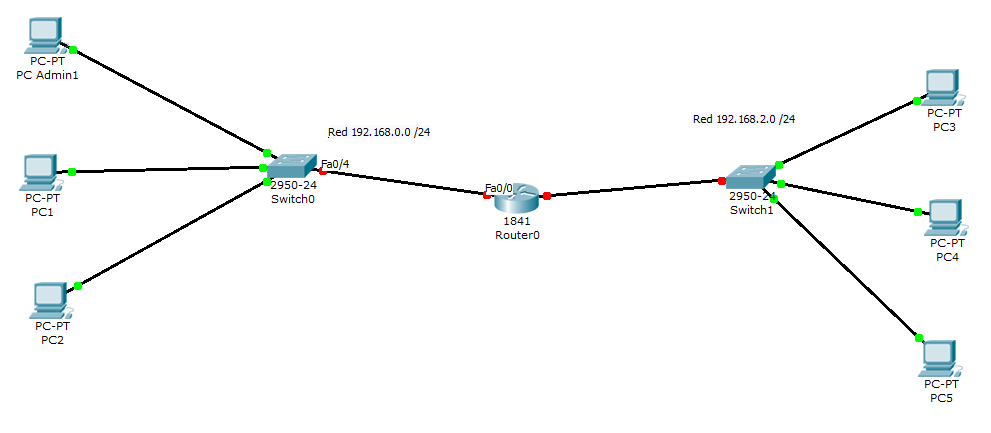

Ahora añadimos otro switch junto a tres hosts en la red 2.0 y un router entre ambos, conectando los switch al router con cable directo al router.

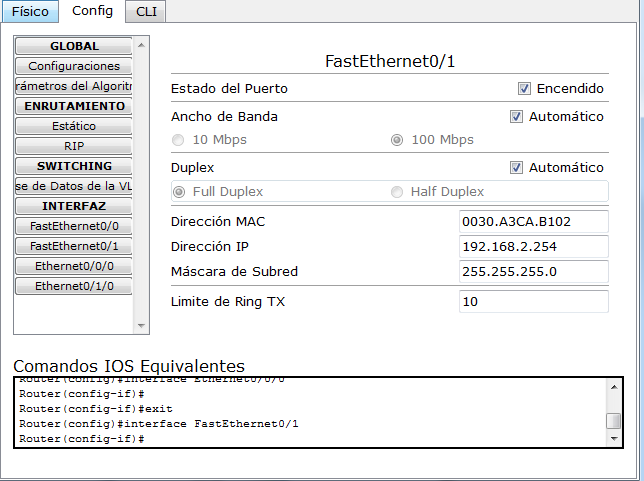

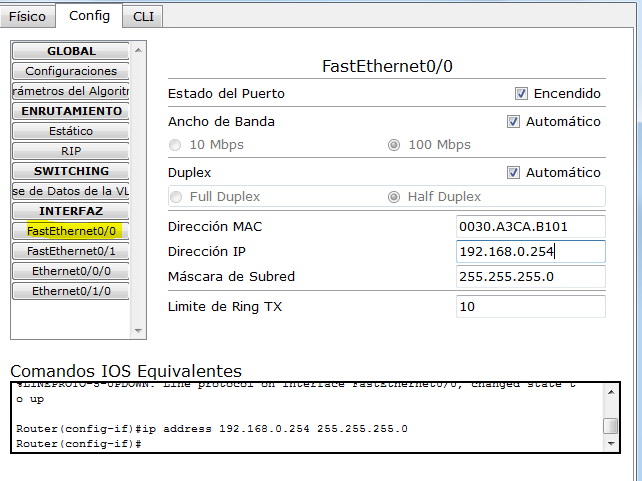

Nos vamos a configurar las direcciones del router por ambas interfaces.

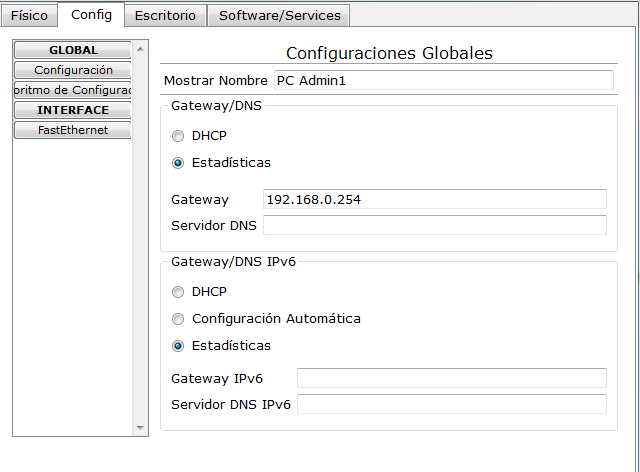

En los hosts configuramos en Global - Configuraciones la Gateway con la dirección IP del router.

Evidentemente cada host unido a la interfaz de router que le corresponda. Los de la red 0 a la 192.168.0.254 y los de la red 2 a la 192.168.2.254 (que si no la jodemos).

Esperamos un rato y comprobamos el envío de mensajes.
