Para trabajar con diagramas UML en Eclipse necesitaremos instalar el plugin UML Designer. Enlace al marketplace: http://marketplace.eclipse.org/content/uml-designer-eclipse-luna-version

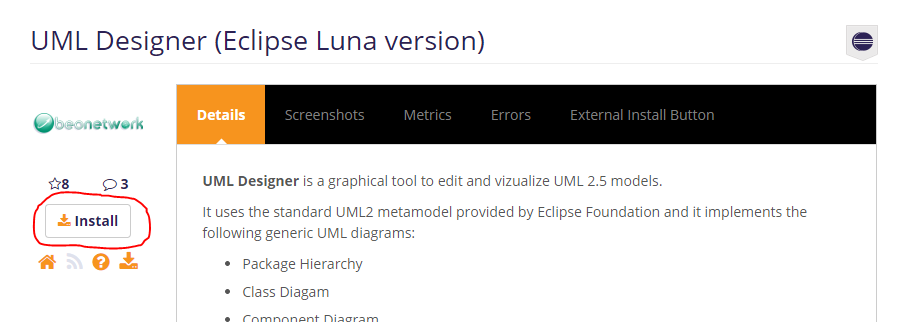

Arrastramos el botón Install hacia Eclipse y comenzará la instalación.

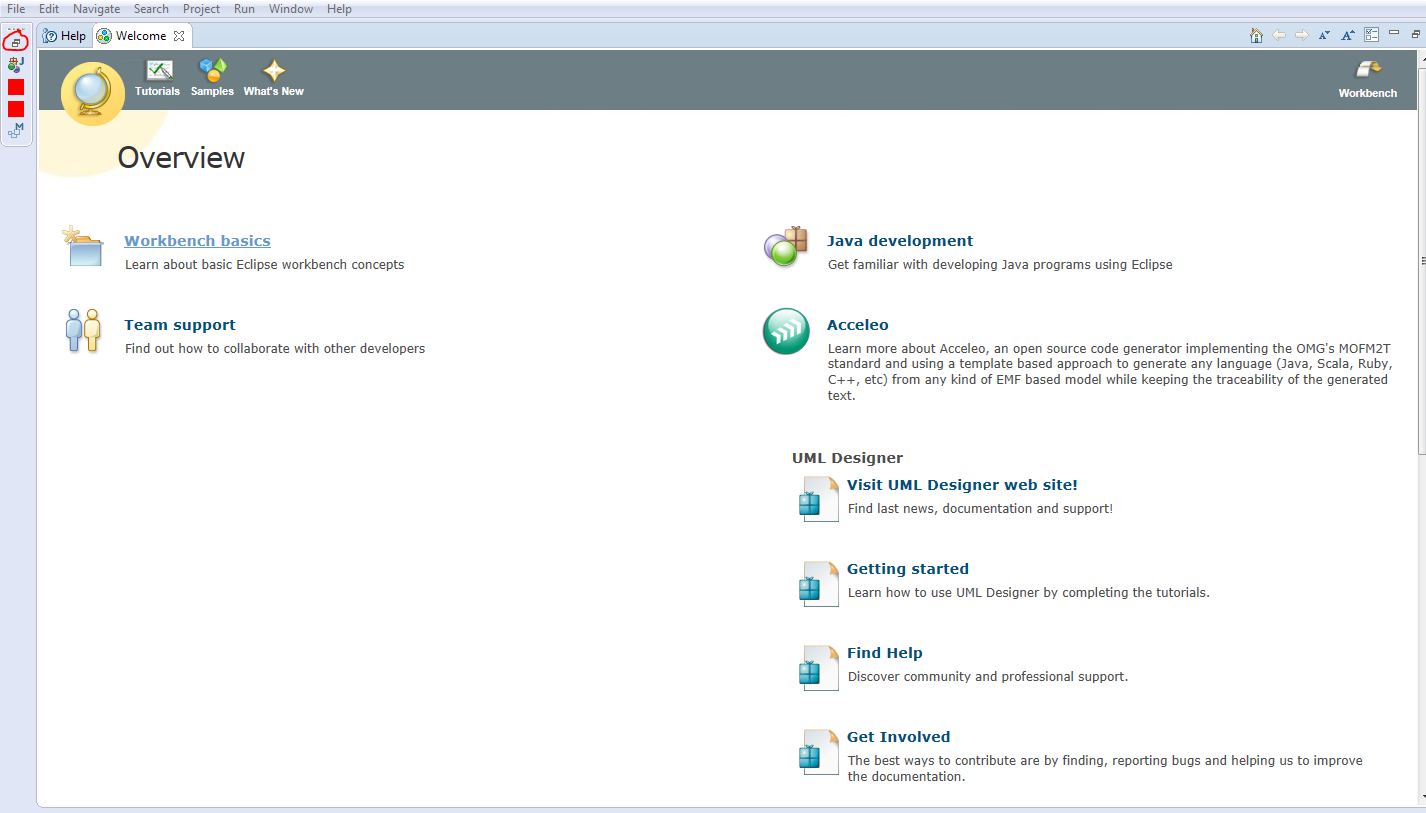

Nos pedirá reiniciar Eclipse.

Crear un proyecto UML

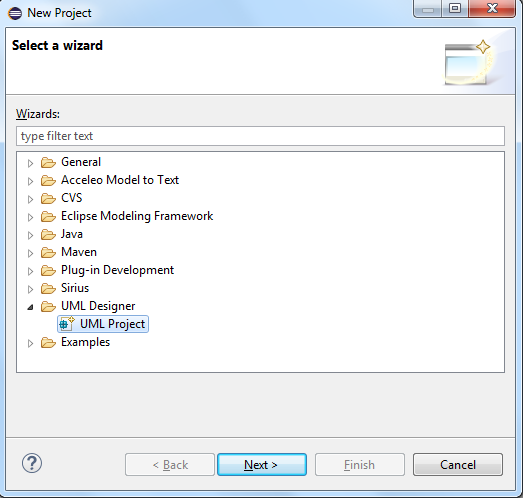

Para crear un nuevo proyecto: File > New > Project > UML Designer > UML Project.

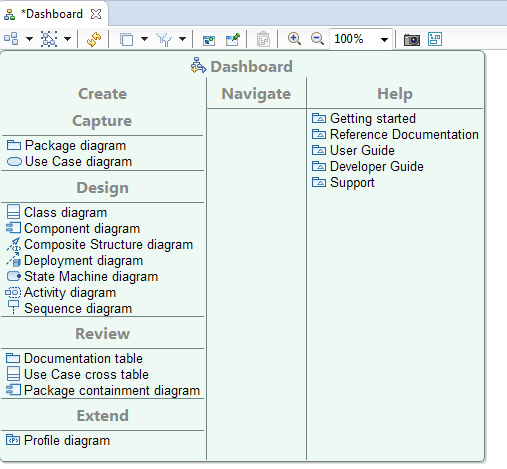

Se abre el Dashboard del proyecto.

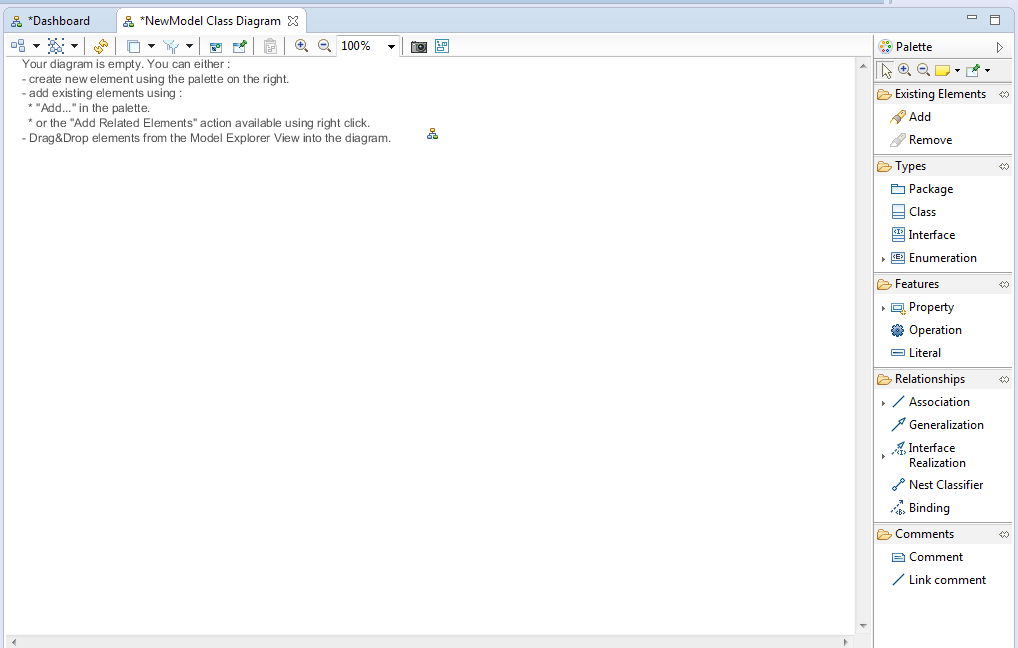

Elegimos Class Diagram.

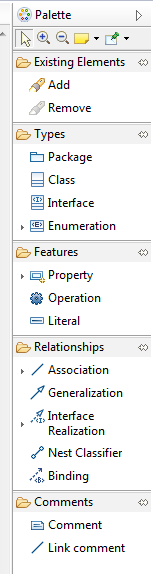

Los elementos UML se arrastran desde el menú de la derecha.

Tipos de elementos

• Types: paquete, interfaz, clase…
• Features: configuraciones de los tipos

Association

La sección Association contiene las distintas relaciones entre clases.

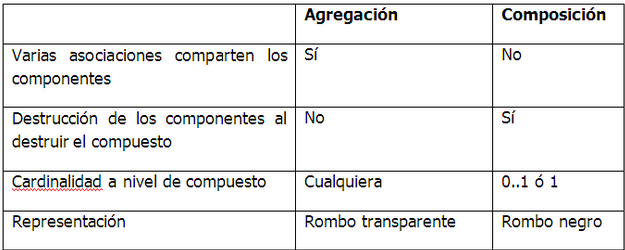

Incluye Composition y Aggregation. La diferencia entre ambas:

Más información en: http://www.seas.es/blog/informatica/agregacion-vs-composicion-en-diagramas-de-clases-uml/

• Association Class: clase intermedia entre dos clases relacionadas.

Generalization

La Generalization se usa para las herencias entre clases.

Configurar una clase

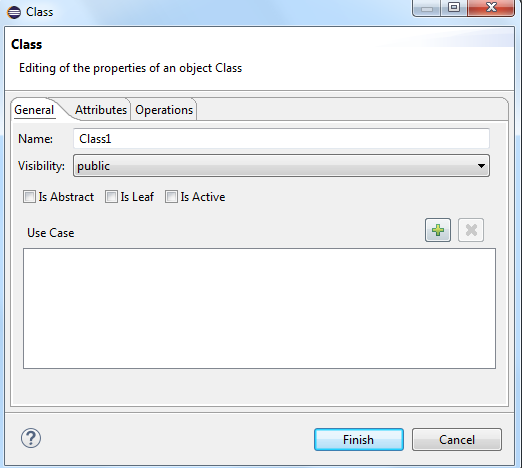

Al hacer doble clic sobre una clase importada se abre la ventana de configuración.

Attributes

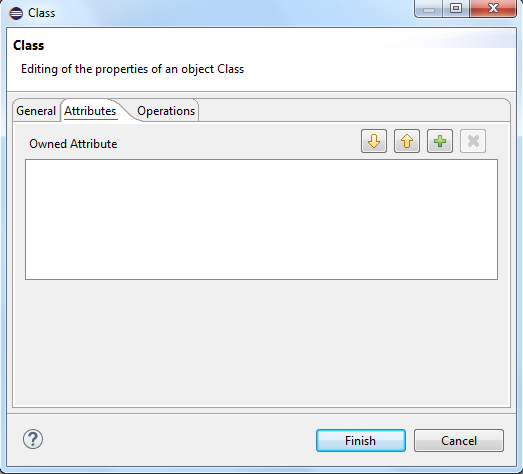

En la pestaña Attributes configuramos las propiedades de la clase.

Pulsamos + para añadir un atributo nuevo.

La estructura de un atributo es: nombreDelAtributo: TipoDelAtributo

Operations

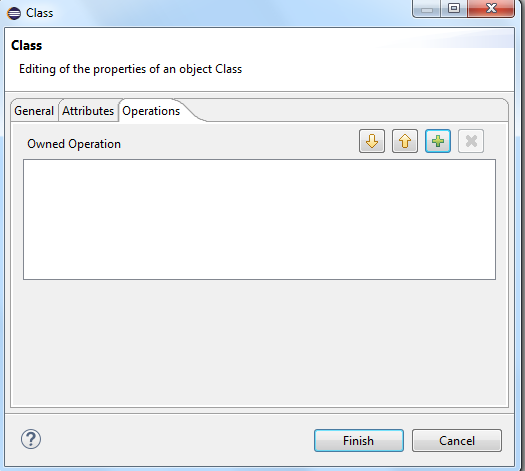

En la pestaña Operations configuramos los métodos de la clase.

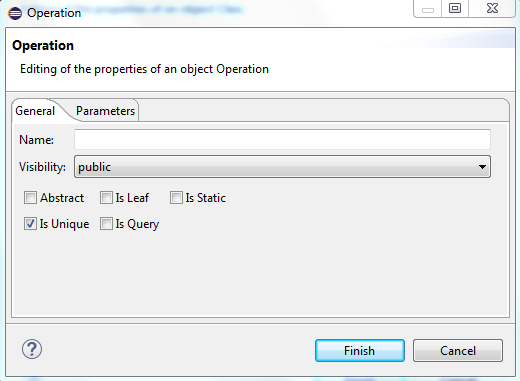

Pulsamos + para añadir un método nuevo.

Visibilidad

La visibilidad de los atributos y métodos se indica en el diagrama con los siguientes símbolos:

• - : private
• + : public
• # : protected

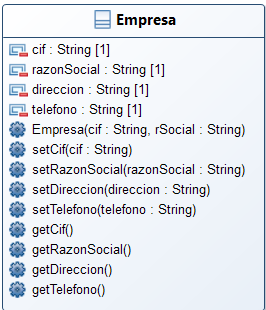

Ejemplo de clase completamente configurada:
